Fresa de topo com ranhura em U com revestimento DLC para alumínio

Exposições em destaque

Descrição

No campo da usinagem moderna, ferramentas de corte precisas são a chave para obter bons resultados de usinagem. Esta fresa de topo com ranhura em U com revestimento DLC para alumínio é especialmente projetada para processamento de alumínio, com estrutura única, revestimento DLC e design inovador. Ele tem um bom desempenho em diversas tarefas de processamento e fornece soluções precisas e eficientes para tarefas de processamento de alumínio. A fresa não só possui excelente desempenho antiaderência, mas também pode prolongar a vida útil da ferramenta em até 100%. Isto não só ajuda a reduzir o custo de processamento, mas também reduz a frequência de substituição de ferramentas.



Características

1. Design de ranhura em U: Esta fresa de topo com ranhura em U com revestimento DLC para alumínio adota um design de ranhura em U, que ajuda a eliminar rebarbas, manter a superfície da peça de trabalho lisa, evitar danificar o produto acabado e garantir uma superfície de alta qualidade durante em processamento.



2. Revestimento DLC: A superfície da ferramenta é tratada com revestimento DLC para fornecer desempenho anti-adesão. Isso o torna adequado para o processamento de vários materiais metálicos não ferrosos, como liga de alumínio, GFRP, CFRP, liga de cobre e grafite, e fornece soluções para diversas tarefas de processamento.



3. Reduzindo a resistência ao corte: Seu revestimento faz com que tenha características de baixo atrito, o que pode reduzir significativamente a resistência ao corte, melhorando assim a eficiência do corte e reduzindo o consumo de energia.



4. Acabamento e corte a seco: A ferramenta tem um bom desempenho na operação de acabamento e pode ser usada para corte a seco sem lubrificante. Isso reduz ainda mais a complexidade e o impacto ambiental no processo de produção.



Aplicativo

• Processamento de alumínio: Esta fresa de topo com ranhura em U com revestimento DLC para alumínio tem excelente desempenho na área de processamento de alumínio e se tornou a ferramenta de primeira escolha para processamento de peças de liga de alumínio e produtos de alumínio.

• Processamento de materiais compósitos: Esta ferramenta também possui excelente desempenho no processamento de materiais compósitos como GFRP e CFRP. Seu desempenho antiadesão e eficiência de corte o tornam adequado para usinagem precisa de materiais compósitos.

• Processamento de liga de cobre e grafite: Seu material de liga dura o torna adequado para o processamento de materiais especiais, como liga de cobre e grafite, e fornece soluções de corte eficientes e de alta qualidade para esses materiais.



Fábrica

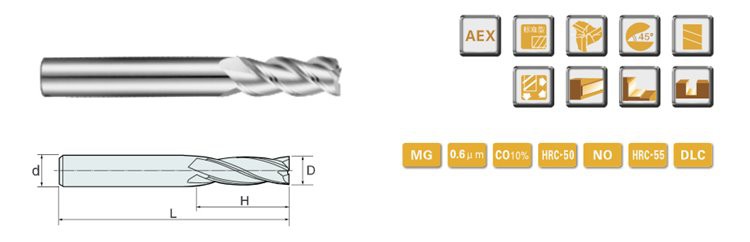

Descrição do produto



55-60Fresa de topo de metal duro tipo U de flauta HRC 3 com revestimento Dlc para alumínio





ESPECIFICAÇÃO	d1	L1	D	L
D1*3*D4*50L	1mm	3mm	4mm	50mm
D1.5*4.5*D4*50L	1,5mm	4,5 mm	4mm	50mm
D2*6*D4*50L	2mm	6mm	4mm	50mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4mm	50mm
D3*9*D4*50L	3mm	9mm	4mm	50mm
D3.5*10*D4*50L	3,5 mm	10mm	4mm	50mm
D4*12*D4*50L	4mm	12mm	4mm	50mm
D4*16*D4*75L	4mm	16mm	4mm	75 mm
D4*20*D4*100L	4mm	20mm	4mm	100 mm
D5*15*D5*50L	5mm	15mm	5mm	50mm
D5*20*D5*75L	5mm	20mm	5mm	75 mm
D5*25*D5*100L	5milímetros	25mm	5mm	100 mm
D6*18*D6*50L	6milímetros	18mm	6mm	50mm
D6*24*D6*75L	6mm	24mm	6mm	75 mm
D6*30*D6*100L	6mm	30mm	6mm	100 mm
D8*24*D8*60L	8mm	24mm	8mm	60mm
D8*30*D8*75L	8mm	30mm	8mm	75 mm
D8*35*D8*100L	8mm	35mm	8mm	100 mm
D10*30*D10*75L	10mm	30mm	10mm	75 mm
D10*45*D10*100L	10mm	45mm	10mm	100 mm
D12*35*D12*75L	12mm	35mm	12mm	75 mm
D12*45*D12*100L	12mm	45mm	12mm	100 mm
D14*45*D14*100L	14mm	45mm	14mm	100 mm
D16*45*D16*100L	16mm	45mm	16mm	100 mm
D18*45*D18*100L	18mm	45mm	18mm	100 mm
D20*45*D20*100L	20mm	45mm	20mm	100 mm
D6*45*D6*150L	6mm	45mm	6mm	150mm
D8*50*D8*150L	8mm	50mm	8mm	150mm
D10*60*D10*150L	10mm	60mm	10mm	150mm
D12*60*D12*150L	12mm	60mm	12mm	150mm
D14*70*D14*150L	14mm	70mm	14mm	150mm
D16*75*D16*150L	16mm	75 mm	16mm	150mm
D18*75*D18*150L	18mm	75 mm	18mm	150mm
D20*75*D20*150L	20mm	75 mm	20mm	150mm



Tolerâncias
Diâmetro da Flauta	Tolerância do diâmetro da flauta	Tolerância do diâmetro da haste
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplicativo
Aço carbono Liga de aço	Aço pré-endurecido	Altamente endurecido				Aço inoxidável	Liga de cobre	Liga de alumínio
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Parâmetros recomendados



Material	Aço Carbono, Liga de Aço, S45C, FC, FCD, SCM, S50C, SKS...		Liga de aço, aço ferramenta SCR, SNCM, SKD11, SKD61.NAK80		Aço duro, SKD11
Dureza	HRC30		HRC50		HRC60
Diâmetro	Velocidade de corte (VC) (mm-1)	Avanço(F) (mm-min)	Velocidade de corte (VC) (mm-1)	Avanço(F) (mm-min)	Velocidade de corte (VC) (mm-1)	Avanço(F) (mm-min)
1mm	22000	400	18000	200	9000	140
1,5mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Lista de matérias-primas



Nota	Código ISO	Composições Químicas (%)		Tamanho do grão (um)	Propriedades Físicas Mecânicas (maiores ou iguais a)			Revestimento
		Banheiro	Co		Densidade (g/cm3)	Dureza (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO PRETO
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (AZUL)

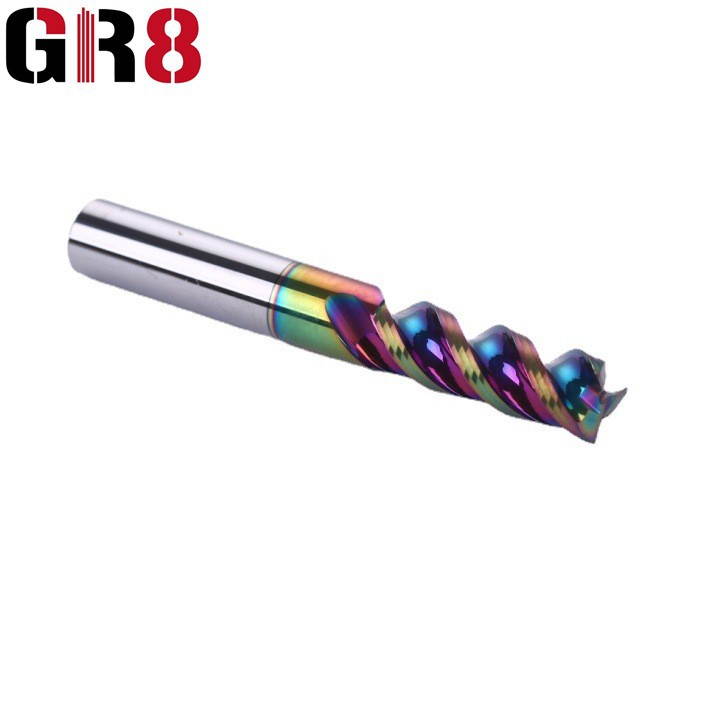

Fotos detalhadas





Ferramentas de corte com ranhura em U com revestimento DLC para alumínio	Fresa com ranhura em U com revestimento DLC para alumínio	Cortador de ranhura em U com revestimento DLC para alumínio





Nossas vantagens



Inspeção no local para todos os processos, registro de inspeção rastreável por 3 anos.

Todos os inspetores são qualificados com certificados internacionais.

WPS qualificados e soldadores profissionais garantem a qualidade da soldagem.

Inspeção 100% dos brotos acabados antes do envio.

Treinamento regular para o pessoal de inspeção





Embalagem





Perguntas frequentes



1. P: Qual é a quantidade mínima de pedido, você pode me enviar amostras?

R: Nossa quantidade mínima é de 1 conjunto, podemos enviar-lhe um catálogo, recebê-lo calorosamente para visitar nossa empresa.



2. P: Qual é o nível de qualidade dos seus produtos?

R: Temos certificado CE, ISO, SGS, TUV, SONCAP até agora.



3. P: Qual é o prazo de entrega da sua máquina?

R: Em geral, o prazo de entrega de nossa máquina é de cerca de 30 dias, a máquina customizada será entregue conforme negociação com nossos clientes.



4. P: A máquina pode ser personalizada conforme nossa necessidade, como colocar nosso logotipo?

R: Certamente nossa máquina pode ser personalizada conforme sua necessidade. Colocar seu logotipo também está disponível.



Tag: Fresa de topo com ranhura em u com revestimento dlc para alumínio, China Fresa de topo com ranhura em u com revestimento dlc para fabricantes de alumínio, fornecedores, fábrica, Brocas de fresagem DLC de 2 canais, Moinho final de processamento de alumínio de 3 flautas, Fresas de topo revestidas com DLC, Cortador de ranhura em U com revestimento DLC para alumínio, Fresa de topo com ranhura em U com revestimento DLC para alumínio, Fresa com ranhura em U sem revestimento para alumínio
